氣體繼電器 型號:QJ16-80A

氣體繼電器規格 MODEL QJ16-80 240V 0.3A JB/T9647-1999 繼電器長度為160mm.
QJ16-80A 是帶有取氣盒

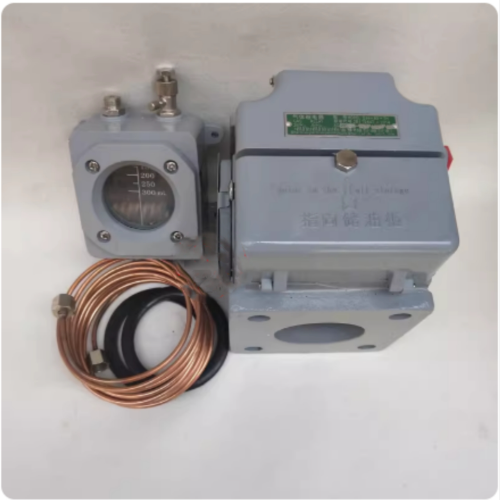

QJ16-80A-TH 包含本體+取氣盒+4米銅管+接頭
一、產品用途
QJ 系列氣體繼電器（以下簡稱繼電器），是油浸式變壓器所用的一種保護裝置，由于變壓器內部故障而使油分解產生氣體或造成油流涌動時，使繼電器的接點動作，接通指定的控制回路，并及時發出信號或自-動切除變壓器。

氣體繼電器 型號:QJ16-80A

二、工作原理
變壓器正常工作時，繼電器內是充滿變壓器油的。如變壓器在運行中出現輕微故障，因變壓器油分解而產生的氣體將聚集在繼電器容器的上部，迫使繼電器浮子下降，當浮子降至某一限定位置時，磁鐵使信號接點接通，發出報警信號。若變壓器漏而使油面降低，同樣發出報警信號。
如果變壓器內部發生嚴重故障，將會出現油的涌浪，在管路內產生油流，沖擊繼電器的擋板運動。當擋板運動到某一限定位置時，磁鐵使跳閘接點接通，切斷與變壓器連接的所有電源。

氣體繼電器 型號:QJ16-80A

三、 技術參數
1、工作溫度 —30°C～95°C
2、接點容量
AC 220V 0.3A COSφ≤0.6
DC 220V 0.3A S≤5×10-3S
3、工作特性
規 格 QJ-80
油速整定范圍（m/s） 0.7～1.5
氣體聚集數量 50～300ml
4、密封性能 ＜250
繼電器充滿變壓器油，在常溫下加壓 200kPa，持續 20 分鐘無滲漏。
5、絕緣性能檢驗項目
觸點的端子間
端子對地間
信號和跳閘兩組端子間
承受工頻電壓及時間
6、抗震性能
2000v /1 min 2000v /1 min 2000v /1 min
當振動頻率在 4～20Hz,加速度為 4g 時，繼電器不誤動作。
四、 安裝與使用
（1）繼電器外型及尺寸如圖 A 所示，QJ1-50、80，QJ4-50、80 繼電器外形尺寸如圖 B 所示，尺寸見表三。
（2）繼電器安裝在變壓器油箱與儲油柜之間的連接管路中，安裝時使繼 電器上的箭頭指向儲油柜一側。
（3）安裝完畢后，打開連接管路中的油閥，同時打開氣塞排出氣體，使繼電器內充滿變壓器油，當氣塞有油排出時關緊氣塞。
（4）從氣塞處打進空氣，可以檢查“信號"接點動作的性。
（5）將罩?jǐn)Q下，按動探針，可以檢查“跳閘" 接點動作的性。
五、 注意事項
（1）新出廠的繼電器安裝使用前須先取出繼電器芯子，拆除運輸固定用的綁扎帶。
（2）繼電器須經試驗裝置檢驗后方可安裝使用。
（3）擋板一側裝有彈簧，改變彈簧的長度，可以調整跳閘接點動作的油流速度。其余各部件不得隨意調動。
（4）換或增添磁鐵及干簧管接點附近的零件時，應選用非導磁材料。
（5）磁鐵不能振動，不能放在強磁場及過 100°C 和低于-40°C的環境中。
（6）干簧接點不得隨意拆、卸、是根部引線不允許彎折以免損壞。
